1. Prosedur Percobaan [kembali]
Prosedur Percobaan:
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti rangkaian dibawah
3. periksakan rangkaian kepada asisten yang mengawas
4. Hidupkan semua supply
5. Tekan tombol Reset
6. Amati percobaan, jika tidak sesuai perbaiki rangkaian
7. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
8. Jelaskan prinsip kerja + teori dan hubungan keduanya kepada asisten
9. Demokan ke pembimbing praktikum
10 .Matikan supply
Diberikan fungsi :
Dengan menggunakan Peta Karnaugh dan aljabar Boolean fungsi di atas dapat disederhanakan menjadi
Prosedur Percobaan:
1. Buat rangkaian seperti gambar berikut : Diagram logika dari rangkaian yang menyatakan dua bentuk ekivalen dari fungsi yang telah disederhanakan ditunjukkan pada gambar dibawah ini
Bentuk gerbang dari dua fungsi logika yang memiliki hasil yang sama
2. Catat hasil yang didapat tersebut dalam bentuk tabel pada jurnal.Bandingkan hasil di dapat dengan persamaaan awal.
2. Rangkaian Simulasi [kembali]
gambar 2.1. rangkaian simulasi aljabar boolean dalam 2 kondisi berbeda
3. Hardware [kembali]

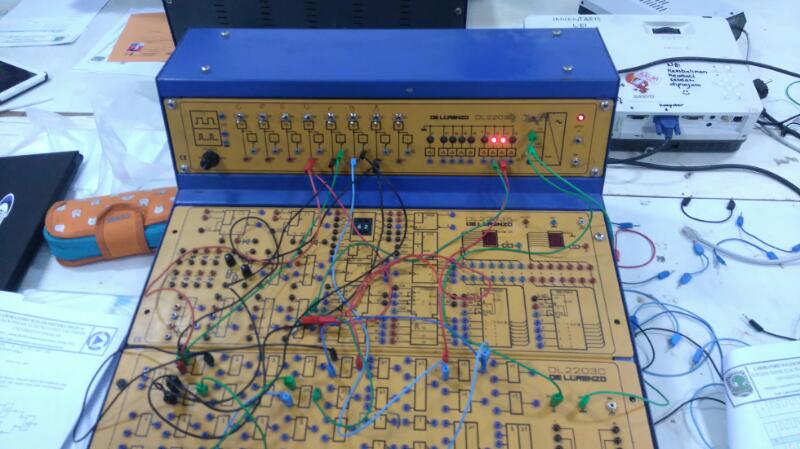

gambar 2.2. hardware rangkaian percobaan 2 Aljabar Boolean
4. Video [kembali]
video dapat di lihat pada link:
atau bisa dilihat pada video berikut:
Perbandingan nilai antara hasil pada praktikum dengan teori adalah sama, yang mana, suatu persamaan yang panjang dapat disederhanakan menggunakan karnaugh map ataupun aljabar boolean. walaupun persamaan yg dihasilkan berbeda, namun hasil keluaran yang diperoleh tetaplah sama.
